摘 要：本文根據施工過程中，對建筑物點位放樣需要注意的一些事項進行分析，主要包括平面位置放樣和高程放樣兩方面。依據相關規范，把握控制每個步驟中的注意要點，以求最后達到精度要求

關鍵詞：全站儀放樣 平面控制測量 高程控制測量 觀測數據記錄

1引言

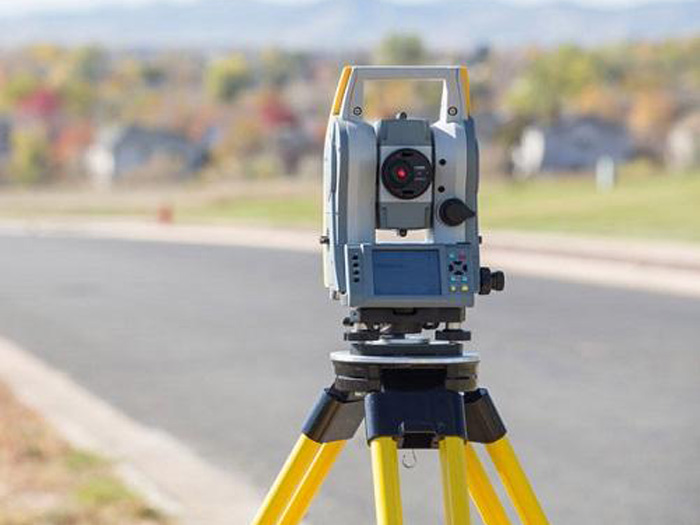

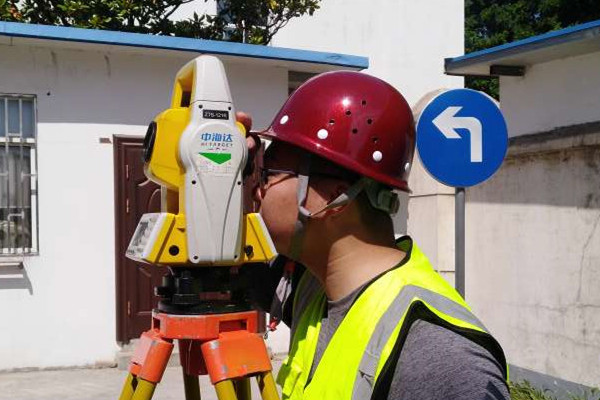

在工程施工過程中，需要根據設計平面圖紙現場對建筑物進行定位放樣，過程中包括平面位置放樣以及高程放樣。平面放樣一般采取極坐標的方法，即利用全站儀假設在已知控制點上，反射棱鏡架設后視點，確定方位角，將已知坐標點錄入全站儀進行目標放樣。高程放樣普遍測量方法有水準測量和三角高程測量，三角高程測量效率高，但是同等級精度不如水準測量。隨著高精度測距儀器的應用，快捷、簡便的利用全站儀進行平面高程測量越來越受到施工測量人員的青睞。

2平面控制測量

施工前，首先應布設平面控制網，根據設計圖了解各單體建筑物大致位置。在 GPS 等級點的基礎上，沿工地范圍內的主要道路、外圍布設一級導線點，組成附合路線或一級導線網。結點導線網導線節長度一般不宜大于附合路線規定長度的 0.7 倍；導線平均邊長應控制在 300±20 m 之內，附和路線長度不得超過 4.3Km，導線最大邊長 360m；相鄰邊之比不應超過 1:3。

2.1一級導線選點

一級導線點位應選定于便于利用和能長久保存的位置。相鄰點之間通視應良好，便于觀測及長期保存使用。

2.2點的編號

編號由 8 位十進制數字碼組成的要素類代碼，分別為按數字順序排列的地區、年代、等級、序號，代碼結構由四段組成，如： A01～A100*。

2.3一級導線點的埋設要求

①在水泥路面上埋設時，用切割機切割成 15cm×15cm 的正方形邊框，邊槽深 0.5 cm，寬 0.5cm，中心用沖擊鉆鉆孔，埋入標志，并用混凝土固緊，控制點埋設時，標石面或鋼筋頂部不允許高出地面太多。

②在瀝青路面上埋設時，先將瀝青面鑿成 15cm×15cm 的正方形，深度以鑿到路基碎石為準， 清去雜土，灌入混凝土并埋入標志。

③在巖石面上可采用澆灌巖標辦法，標石規格為 15cm×25cm×10cm 的混凝土標石；

④在房頂表面澆灌房標時，標石規格為 15cm×25cm×10cm 的混凝土標石，澆筑前應將與屋頂的接觸面打毛，再打入 3-4 顆水泥釘并清洗干凈，使標石底面與房頂接觸牢固，房標禁止澆灌在隔熱層上；

⑤在土質地面埋設標石時，標石規格為 20cm×40cm×40cm 的混凝土標石（可以是預制的混凝土標石，也可以現場澆注）。

2.4水平角觀測

（1）水平角觀測采用全站儀按方向法觀測。觀測前，所使用之儀器應進行檢驗。記錄可使用各種電子手簿或人工進行記錄。可不作度盤和測微器的位置分配。

（2）一個測站觀測方向數少于或等于三個方向時，可不歸零。

（3）在高級點設站時，應盡可能聯測二個高級方向進行檢查。

2.5導線邊長測量(與測角同步進行,采用電子記錄)

一級導線邊長以經鑒定后的電子全站儀單程測定二測回（每測回二個讀數記錄，但在記錄之前應先預測幾次，邊長穩定后再作記錄），測距一測回內讀數較差應＜±10mm，測回間較差應＜15mm。測距時溫度氣壓只在測站讀取，溫度讀至 0.5℃，氣壓讀至 1Hpa。儀器加乘常數，氣象常數可直接置入全站儀自動改正。

導線邊長改平，垂直角采用與測角測邊同型號全站儀按中絲法與測邊同向觀測二測回。

測距儀器高、反光鏡高直接量至 0.001m。所測邊長經儀器常數、氣象改正后應投影到城市高程面 0m 后，再歸算到高斯平面。

3高程控制測量

施工前高程控制布網要求，測區通常采用四等水準網，沿平坦地區的 GPS 點及三級導線點采用附合路線或結點網形式進行布設，原有四等水準點不能作為四等水準的起算。

3.2儀器檢驗

水準觀測前水準儀和水準標尺應進行下列項目檢驗并記錄。

3.3水準儀檢驗項目

檢視水準儀及腳架的完好性；圓水準器（概略整平用的水準器）安置正確性的檢驗； 視準軸與水平軸相互關系（交叉誤差與 i 角）的檢驗。

3.4水準標尺檢驗項目

檢驗水準標尺是否牢固無損； 水準標尺水準器的檢查及改正；水準標尺分劃面彎曲差（矢距）的測定； 水準標尺分劃線每米分劃間隔真長的測定； 一對標尺基輔分劃及零點差測定。

3.5四等水準觀測

測區起始水準點引用前必須先進行已知點檢測（附合路線可與路線觀測一并進行）；作業開始后的一周內每天應對水準儀進行一次 i 角檢測，i 角不得大于 20″，i 角穩定后可每隔 15 天測定一次。

四等水準觀測，以中絲測高法進行單程觀測（附合路線）。直接讀取視距，觀測順序為后─ 后─前─前。四等水準支線應進行往返觀測。每測段的測站數必須是偶數。聯測 E 級 GPS 點及三級導線點應為偶數站，但不作測段處理。

四等水準觀測原始數據，可采用各種電子手簿進行記錄，應輸出各站觀測數據及測段匯總， 原始記錄輸入微機后應進行存盤備查，輸出前所有數據不得更改或編輯，違者成果銷毀重測，并追究責任。

平差計算前，水準高差應進行尺長改正及正常水準面不平行改正(此項改正若不影響至0.001m，可免于計算，應先按最大緯差進行估算)。

3.6光電測距三角高程測量

測區未經水準聯測的三級導線點的高程，應以四等水準高程為起算，組成三角高程路線，其間隔邊數不應多于 10 條。平差后三角高程路線的最弱點高程中誤差不得大于±0.01m（相對于起算水準點高程）。

3.7．一級導線、水準測量和光電測距三角高程測量平差計算

3.8 觀測數據的檢查

當采用電子手簿記錄時，原始記錄應如實輸出，不得進行編輯； 導線觀測邊長的投影計算也必須單獨輸出。

平差計算前應對原始觀測成果進行細致的檢查，以確保成果的正確性。

4結束語

施工前有計劃：根據現場情況布設平面控制網，高程控制網，布網過程中根據規范要求進行，磨刀不誤砍柴工，前期完整的正確的數據鏈給后期施工帶來諸多便利；同時在施工過程中有檢查：做到數據實時有計算有復核。規范化作業與電子化儀器配合，提高效率的同時也保證了精度。
